SDJ сериялы ACIM контроллері (3КВт)
SDJ сериялы мотор контроллері (3KW) өнім сипаттамасы
SDJ сериялы айнымалы ток контроллері төмен кернеудегі айнымалы ток электр көліктеріне арналған драйвер болып табылады.Төрт квадрантты векторлық басқару әдісімен жасалған жоғары сенімділік пен үлкен моментті асинхронды қозғалтқыштың жетек жабдығы ретінде ол қозғалтқыштың жылдамдығы мен айналу моментін дәл басқара алады.Ол таза электрлік жеңіл автомобильде, төмен жылдамдықты A00 классты жеңіл автокөлікте, электрлік экскурсиялық көлікте, электр сыпырғыш машинада, электр логистикалық көлікте және т.б. кеңінен қолданылады.
SDJ сериялы айнымалы ток контроллері ядро ретінде DSP бар сандық диск басқаруын қабылдайды және қорғаныс деңгейі IP67 деңгейіне жетеді.Контроллер шағын өлшемді, жеңіл салмақты, жоғары сенімділік пен жылдам әрекет ету сипаттамаларына ие жетекші құрылғы ретінде жоғары сенімділік пен жоғары айналу моменті бар асинхронды қозғалтқышты қабылдайды.Круиздік жүгірісті арттыру үшін энергиямен кері байланыс функциясымен;және шектеулі ток, артық ток, артық температура, құлыпталған ротор, қысқа тұйықталу және т.б. сияқты бірнеше қорғаныс конструкциялары.
Ерекше өзгешеліктері
●Контроллер қозғалтқышты басқару алгоритмі үшін жақсы платформа құруға көмектесетін негізгі басқару чипі ретінде неміс DSP, халықаралық негізгі сандық дискіні қабылдайды.
●Қуат құрылғысы үшін жоғары қуатты MOSFET түтігін пайдалану арқылы ол энергияны тиімді түрлендіруді жүзеге асыра алады.
●CAN интерфейсі үшін бірнеше қауіпсіздік қорғанысы және литий батареясының BMS қауіпсіздік сертификатын басқару.
●Қысқа тұйықталудан қорғауды (фаза – жерге, фаза – фаза, фаза – көз), шамадан тыс жүктемеден, артық температурадан, асқын кернеуден қорғауды қолдау.
●Сенімді және икемді регенеративті тежегіш технологиясы, тіпті төмен жылдамдықты жүргізу күйінде де тұтынушының қажеттіліктерін қанағаттандыру үшін жүру жүгірісін жақсарта алады.
●Тік еңіс, күшті өрмелеу қабілеті, тұрақты төбеден өту, күшті іске қосу үшін микро қозғалыс технологиясын және баяу түсу және төбеден ұстау технологиясын пайдалану.
●Шу мен діріл амплитудасын азайту үшін тамаша оңтайландыру алгоритмі мен жиілігі 0-ден 300 Гц-ке дейін қабылданады.
●Ақаулықтан қорғаудың тамаша функциясы, дыбыстық сигнал барлық ақауларды еске салады, бұл ыңғайлы техникалық қызмет көрсету.
●Қосылған сымдарды азайту үшін CAN-шина технологиясын қабылдайды, параметрді реттеуге болады және оны онлайн режимінде бағдарламалауға болады.
●Көлемді кішірейту және салмақты жеңілдету үшін үйлесімді дизайнды қабылдайды.Өздігінен үйрену функциясы, орнату және жөндеу қадамдарын жеңілдетіңіз.
Автокөлік компаниялары үшін: оңай тиеу, сатудан кейінгі алаңдаусыз
●Күшті бейімделу және өздігінен білім алу функциясы
●Атақты зауыттық құрылғылар, сенімді сапа
●Өзін-өзі анықтау ақаулық дабылы функциясы
Пайдаланушылар үшін: күшті тәжірибе, жеңіл жүгіру
●Жетек тегіс, старт күшті, ал жеделдету күшті
●Үлкен айналу моменті, күшті өрмелеу қабілеті, беткейде сырғанауға қарсы
●Қуат туралы кері байланыс, круиздік ауқымды ұлғайту, батареяның қызмет ету мерзімін ұзарту
Өнім: кәсіби дизайн, қарастыру
●Тұрақты өнімділік
●Қауіпсіздік пен қорғаныстың тамаша дизайны
Техникалық сипаттама
| Контроллер үлгісі | SDJ-7,5 кВт | |||
| Электр | Кіріс (DC/V) | 72 В | 96 В | 144 В |
| Максималды ток шығысы (AC/A) | 400А | 320А | 250А | |
| Номиналды ток шығысы (AC/A) | 115А | 78А | 52А | |
| Максималды қуат (кВт) | 30 | 30 | 30 | |
| Максималды жиілік шығысы (Гц) | 300 | 300 | 300 | |
| Жұмыс ортасының температура диапазоны (℃) | -30°C--+55°C | |||
| Сақтау ортасының температура диапазоны (℃) | -40°C---+70°C | |||
| IP класы | IP67 | |||
| Оқшауланған өнімділік | 72В/96В қабықшаға кіріс және шығыс DC1000V, ағып кету тогы 0,05мА, оқшауланған кедергі 20МΩ | |||
| 144 В қабықшаға кіріс және шығыс DC2100V, ағып кету тогы 2,1 мА, оқшауланған кедергі 1 МΩ | ||||
| Контроллердің тиімділігі | 0,98 | |||
| Салқындату әдісі | Табиғи салқындату/Ауаны салқындату | |||
| Бақылау әдісі | Векторлық басқару | |||
| Мотор түрі | Асинхронды қозғалтқыш | |||
| Діріл стандарты | GB/T2423 | |||
| Қарым-қатынас әдісі | БОЛАДЫ | |||
| Салмағы (Кг) | 4кг | |||

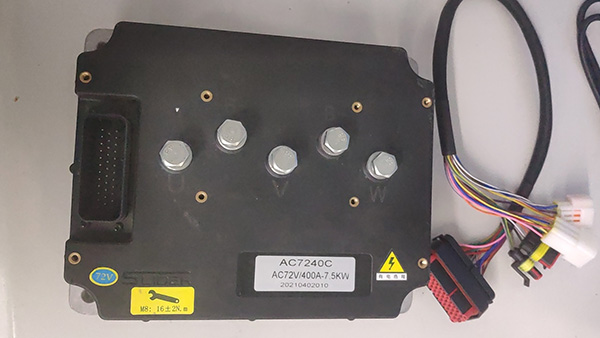

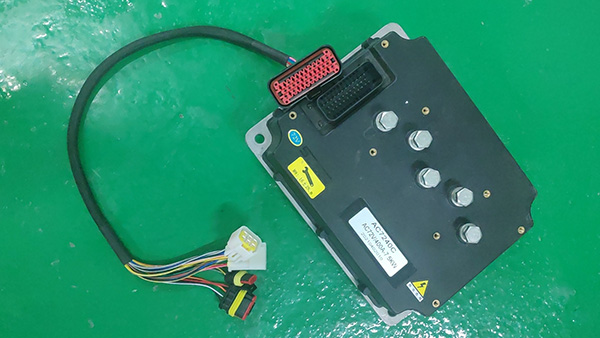

Өнім фотосы

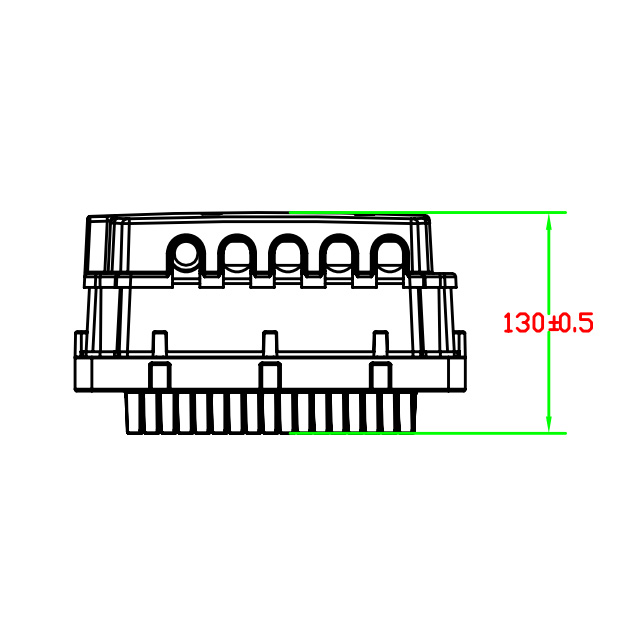

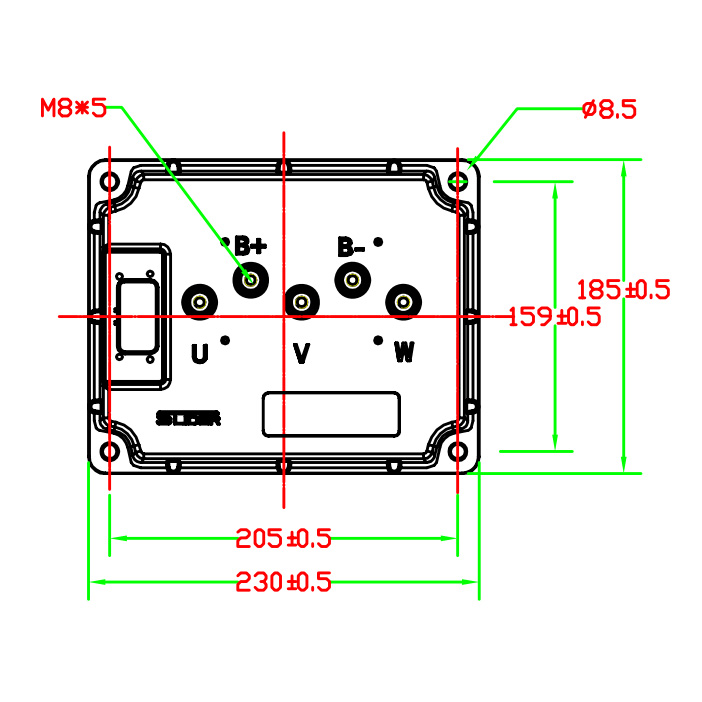

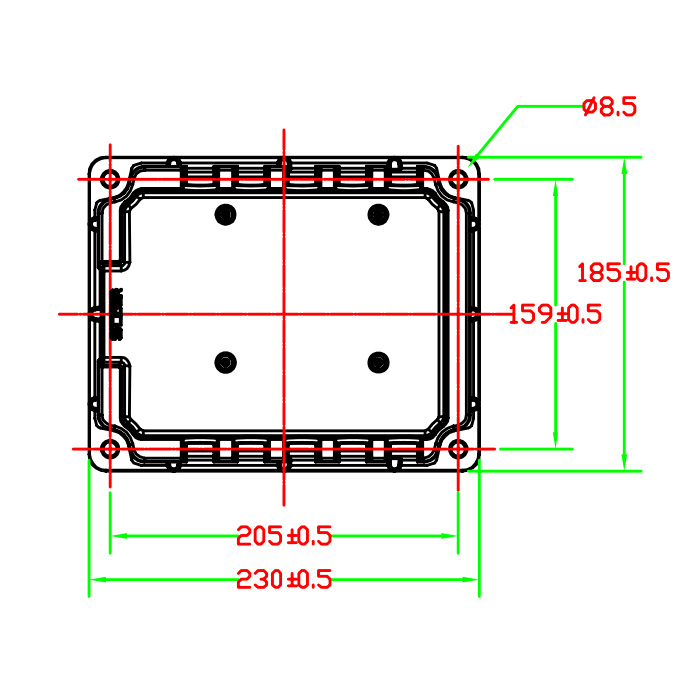

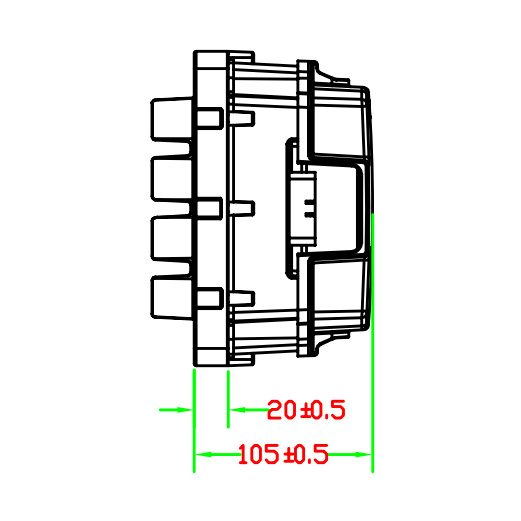

Өлшем сызбалары
